Drážkovací stroj

Horizontální vysokorychlostní drážkovací stroj je profesionální V drážkovací zařízení vyráběné JM, čínským výrobcem s většinou typů V drážkovacích strojů. Horizontální vysokorychlostní drážkovací stroje mají vysokou hospodárnost a ekonomické výhody při střední až nízké míře využití.

Odeslat dotaz

Popis výrobku

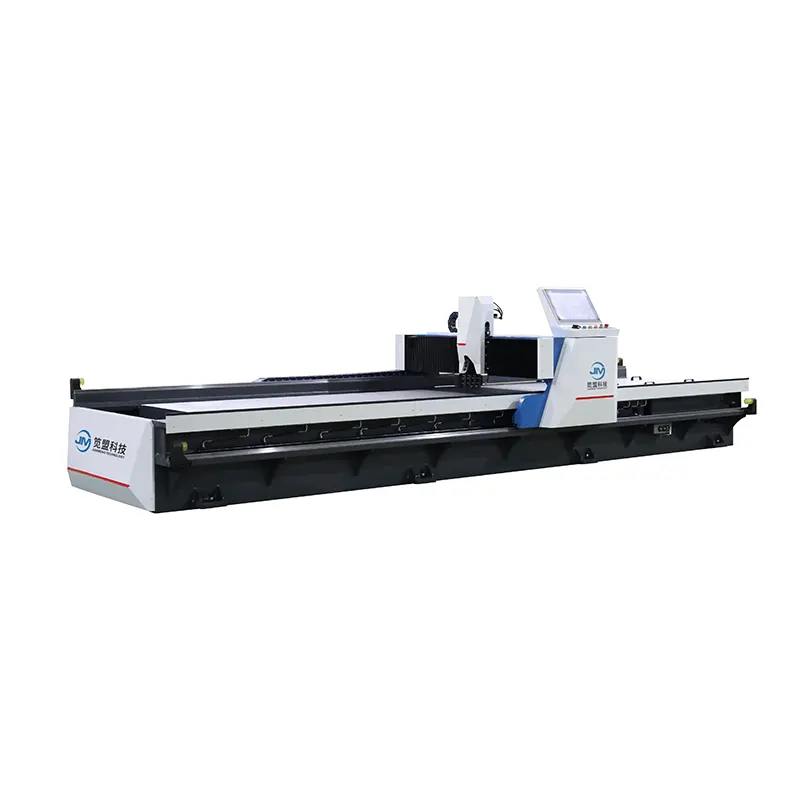

Horizontální vysokorychlostní drážkovací stroj je profesionální v drážkovací zařízení od čínského výrobce JM. Konstrukce stroje portálového typu usnadňuje efektivní nakládání a vykládání.

Vlastnosti produktu:

1. Drážky portálu kov na dvojité vodicí liště, která běží hladce při pracovním stavu stolu.

2. Čtyřosý řídicí systém s průmyslovou dotykovou obrazovkou monitoruje v reálném čase stav horizontálního vysokorychlostního drážkovacího stroje.

3. Horizontální vysokorychlostní drážkovací stroj vybavuje otevřenou rovinu, která se snadno používá pro nakládání a vykládání.

4. Pracovní stůl horizontálního vysokorychlostního drážkovacího stroje je vyroben z nízké slitiny a přesnost stolu je do 0,03 mm.

5. Univerzální nástrojový držák horizontálního vysokorychlostního drážkovacího stroje může splňovat požadavky na upínání různých řezných nástrojů.

Technická data horizontálního vysokorychlostního drážkovacího stroje

Zpracovatelnost	Délka zpracování	2500 mm	3200 mm	4000 mm	6000 mm
	Šířka zpracování	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Tloušťka zpracování	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimální vzdálenost od okraje	8 mm	8 mm	8 mm	8 mm
Rychlost zpracování	Portál (osa X)	0-120 m/min	0-120 m/min	0-120 m/min	0-120 m/min
	Pohyb držáku nástroje (osa YI).	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Pohyblivé upínání (osa Y2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Držák nástroje (osa Z) nahoru a dolů	0-10 m/min	0-10 m/min	0-10 m/min	0-10 m/min
Přesnost zpracování	Opakovaná chyba polohování polohovací osy	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Přesnost zpracování	Minimální rozlišení polohovací osy	0,001 mm	0,001 mm	0,001 mm	0001 mm
Stůl	Rovnost stolu	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externa rozměry	Délka	4400 mm	5100 mm	5900 mm	7900 mm
	Šířka zpracování	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Výška	1550 mm	1550 mm	1550 mm	1550 mm
