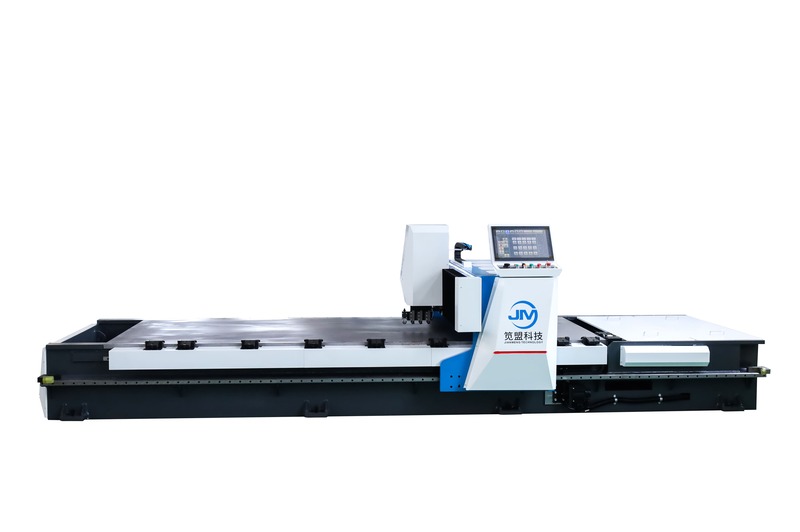

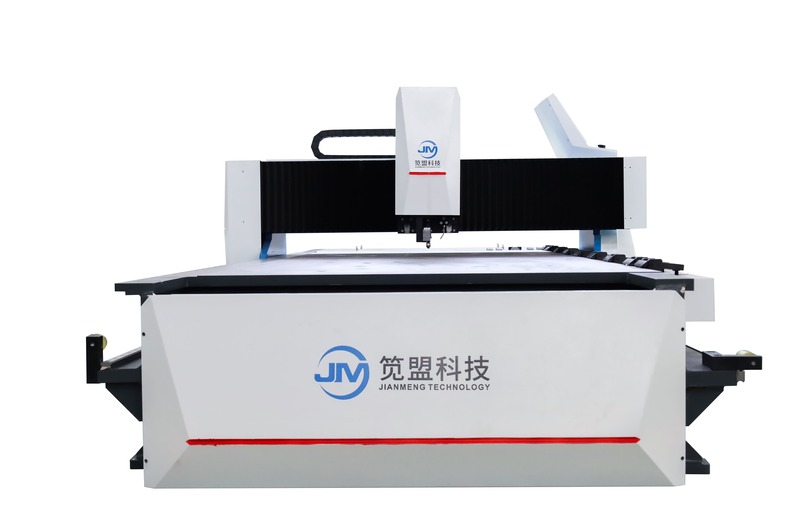

Automatický čtyřstranný V drážkovací stroj

JM je přední čínský výrobce automatických čtyřstranných V drážkovacích strojů. Drážkovací stroj je vysoce účinný při přesné práci a ohýbání rohů pro udržení hran. Pomocí V drážkovacího stroje, který je stabilní při ohýbání plechů, je lze skládat do těsných, bezešvých obrobků.

Modelka:GSFM 1250×4000 GSFM 1500×4000

Odeslat dotaz

Popis výrobku

Zavedení

Automatický čtyřstranný V drážkovací stroj se používá pro zpracování plechů, které jsou dobré pro ohýbání. CNC V řezací stroj zajišťuje vysokou přesnost a efektivitu, což umožňuje složité návrhy a tvary.

Konfigurace

CNC systém s velkým dotykovým displejem	EASYCAT
Hydraulický řídicí systém	Tchaj-wan AirTAC
Servomotor	EASYCAT
Planetový reduktor	Tchaj-wan Lymin
Těsnicí prvek válce	Japonsko Valqua
Bezdotykový spínač	Japonsko Omron
Jednopólový/dvoupólový vzduchový spínač	Francie Schneider
AC stykač	Francie Schneider
Mikro/tepelné relé	Francie Schneider
Jistič	Francie Schneider
Tlačítko	Francie Schneider
Ložisko	Japonsko SFK
Nůž ze slitiny	Jižní Korea Korloy
Těžká lineární vodicí lišta	TBI na Tchaj-wanu
Kabel obráběcího stroje	Německo Igus

Přítlačné patky

Přítlačná patka se automaticky vyhýbá překážkám a při zpracování není žádná slepá oblast.

Držák na nářadí

Držák nástroje se může otáčet o 90° a spolupracovat s vysoce výkonným motorem Y1 pro realizaci horizontálního drážkování desky

Pomocné přítlačné patky

Pomocné patky jsou četné a vědecky rozmístěné, hydraulické ovládání, stabilní a spolehlivé

Parametr

Obrobitelný rozsah
Maximální šířka obrobitelného plechu	1250 mm
Maximální délka obrobitelného plechu	4000 mm
Maximální tloušťka obrobitelného plechu (nerezová ocel)	5,0 mm
Minimální tloušťka obrobitelného plechu	0,4 mm
Minimální vzdálenost od drážky ve tvaru V k okraji	12,0 mm
Rovinnost
Rovnost stolu	±0,03 mm
Maximální otáčky hřídele
Maximální rychlost hřídele rovnoběžná s osou X	120 m/min
Maximální rychlost hřídele rovnoběžná s osou Y1	60 m/min
Maximální rychlost hřídele rovnoběžná s osou Y2	60 m/min
Maximální rychlost hřídele rovnoběžná s osou Z	10 m/min
Maximální otáčky hřídele rovnoběžné s osou U	10 m/min
Přesnost polohování
Přesnost polohování os (X, Y1, Y2, Z, U)	0,05 mm
Rozlišovací síla
Rozlišení os (X, Y1, Y2, Z, U)	0,001 mm
Výkon servomotoru
Výkon servomotoru osy X	5,5 kW
Výkon servomotoru osy Y1	5,5 kW
Výkon servomotoru osy Y2	1,0 kW
Výkon servomotoru osy Z	1,0 kW
Výkon servomotoru osy U/A	0,75 kW

Náš případ

Náš klient z Tchaj-wanu navštívil naši továrnu a měl velký zájem o tento čtyřstranný V drážkovací stroj. Na místě s námi podepsali smlouvu na super zakázkový model GSFM 1500×100000. Klient jej nyní používá a nezbývá než chválit jeho výkon.
