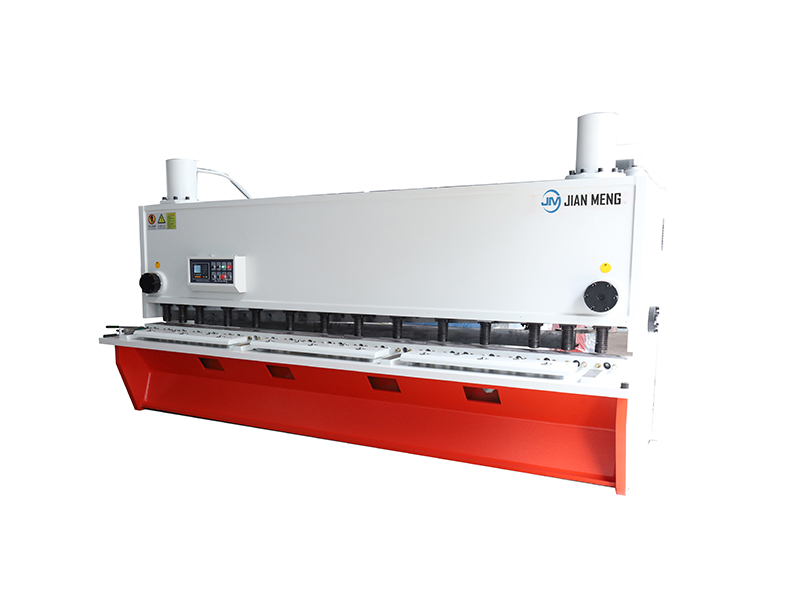

Střihací stroj CNC Guillotine

Střihací stroj JM CNC Guillotine je běžně používaným střihovým zařízením při zpracování kovů, primárně navržené pro řezání kovových listů různých tloušťky. Probíhá nanesením vertikálního pohybu horní čepele dolů proti spodní čepeli a vytváří střihací sílu k dosažení přesného řezání. Používá se hlavně pro vysoce přesné stříhání kovových materiálů, jako jsou ocelové desky, nerezová ocel a hliníkové listy. Střihový stroj se široce používá v průmyslových odvětvích, jako je výroba strojů, výroba automobilů a výroba elektrických zařízení. Metoda střihu stroje jm gilotinového střihu je podobná jako „brána“ pohybující se nahoru a dolů. Pomocí hydraulického nebo mechanického přenosu se držák horní čepele pohybuje lineárně dolů podél pevné dráhy (obvykle vertikální nebo nakloněné úhel) ke střihu kovových listů. S vysokou přesností stříhání je obzvláště vhodný pro řezání tlustých desek. Střihový stroj JM je navržen pro zpracování plechu a poskytuje vysoce přesné řezací roztoky vhodné pro různé kovové listy.

Modelka:QC11Y-6×2500

Odeslat dotaz

Popis výrobku

Střihací stroj na gilotinu

Perfektní stříhání:Střihací stroj QC11Y-6 × 2500 CNC se dosahuje perfektního řezání, efektivně a přesně zpracovává různé kovové listy, aby se zajistily hladké okraje bez otřesů s každým řezem. S pokročilými technologiemi a vysoce přesnými kontrolními systémy se široce používá v průmyslových odvětvích, jako je výroba strojů, zpracování plechů a výroba automobilů pro jemné řezání materiálů, jako jsou ocelové destičky, nerezová ocel a hliníkové listy, a splňují požadavky na vysoce stodací.

Hlavní seznam konfigurace	COSystém titulu PER
	Interní převodové čerpadlo ： USA Sunny
	Hlavní motor ： Čína široký motor
	Složky těsnění ： USA Parker
	Hlavní elektrické komponenty ： Francie Schneider
	Blade ： China SJ
	Kulový šroub ： cHina Taiwan Hiwin

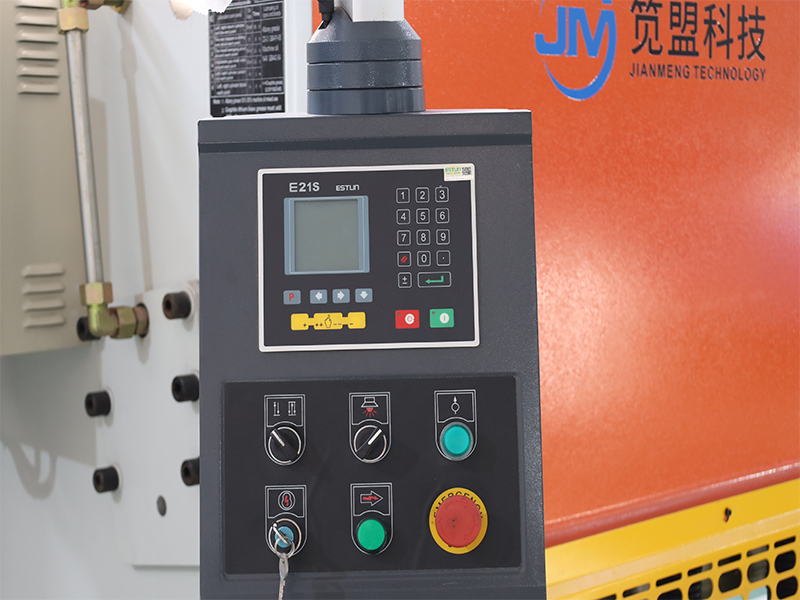

Řídicí systém E21S

Řídicí systém Estun E21S je specializované CNC zařízení určené pro stroj na střih gilotiny, vhodné pro širokou škálu uživatelů. Významně snižuje náklady na střih CNC a zároveň zajišťuje vysokou přesnost práce.

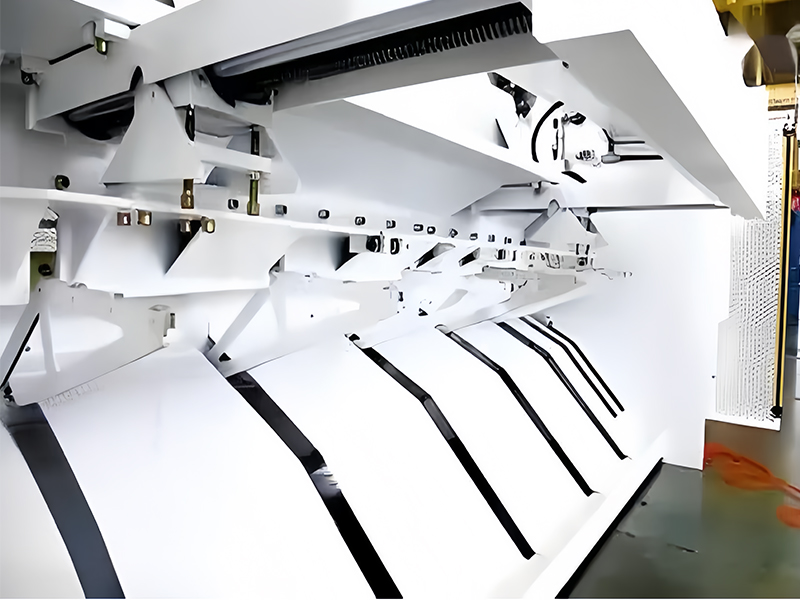

Měřidlo

Systém zadního měřidla je klíčovou součástí zařízení pro zpracování plechu, konkrétně v nůze gilotiny. Je zodpovědný za přesné umístění obrobku pro zajištění přesnosti a konzistence při řezání nebo ohybu. Strukturální design je robustní, schopný odolat napětí prodlouženého provozu a lineární průvodce zvyšují stabilitu pohybu a zároveň snižují opotřebení v průběhu času.

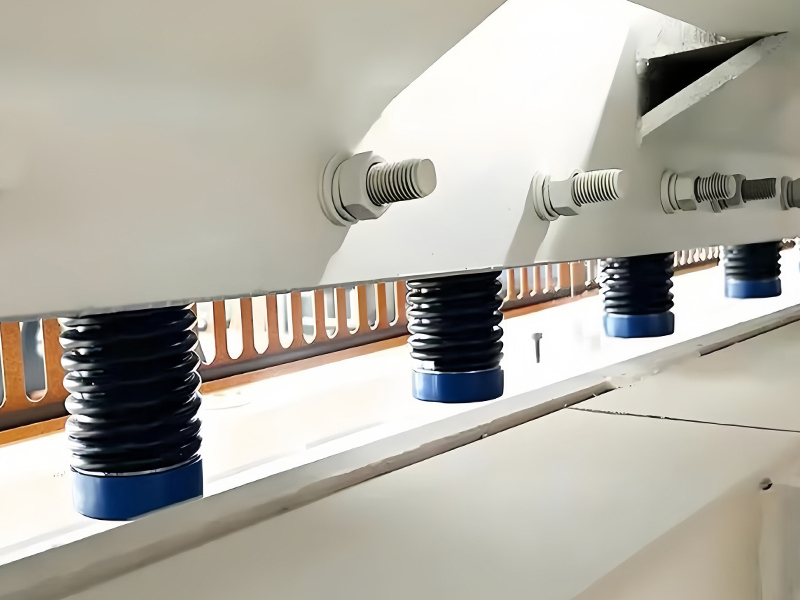

Spring tlakový válec

Jarní tlakový válecSmyk gilotiny je součást používané k pomoci při stabilizaci a podpoře materiálu, zejména během procesu řezání. Úlohou jarního tlakového válce je zajistit, aby byl materiál pevně stisknut adrženo na místě během řezání, prevence vysídlení nebo deformace, čímž se zlepšujeiNg přesnost a bezpečnost řezání.

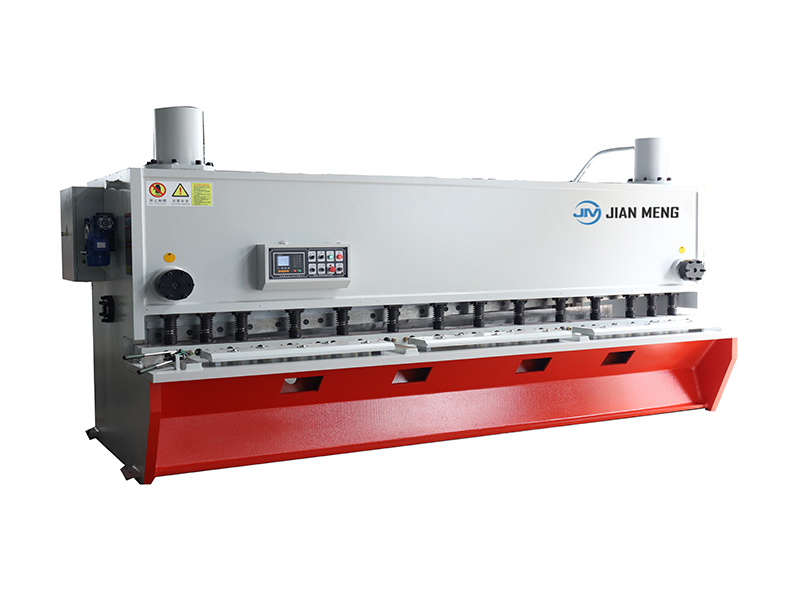

QC11Y-6 × 2500 střihový stroj

Maximální tloušťka střižné desky (mírná ocel)	6,0 mm
Maximální tloušťka střižné desky (nerezová ocel)	3,0 mm
Pevnost v tahu desky pro stříhání	450-650 n/mm2
Maximální šířka střižné desky	2500 mm
Výška pracovního stolu	800 mm
Zpětná tah	10-600 mm

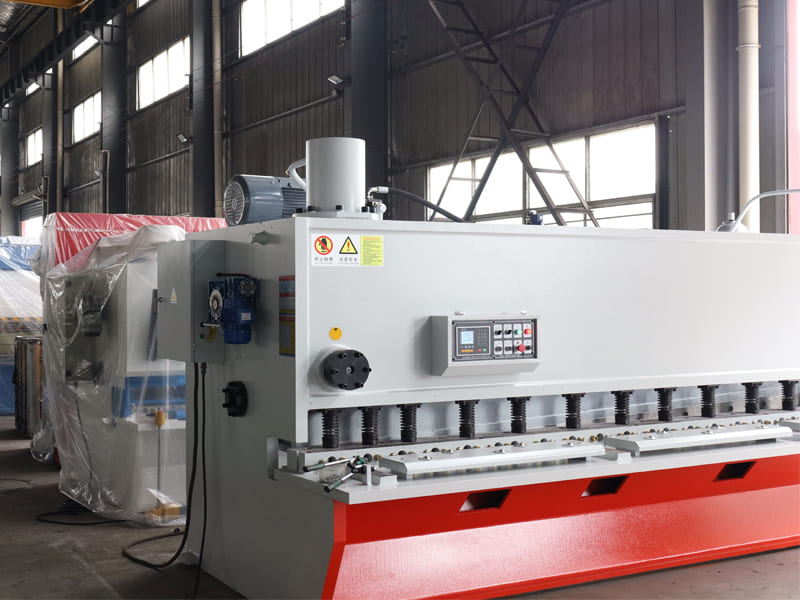

Případy stříhání klientů

Továrna na zpracování kovů čelila výzvě zpracování různých typů kovových materiálů a jejich cílem bylo zlepšit účinnost výroby a zároveň snížit odpad. Abychom to vyřešili, poskytli jsme továrně smyk JM gilotiny, vybavený řídicím systémem E21s a hydraulickou svorkou, což zajišťuje, že každá deska zůstala během procesu řezání stabilní a imobilní. Po implementaci se kvalita řezu stabilizovala a přesnost se zlepšila o 10%. Hodinová účinnost výroby se zvýšila o 22%a továrna ušetřila náklady na materiál snížením odpadu. Produkční cyklus zákazníka byl zkrácen, což umožnilo včasné doručení objednávek a výrazně zvýšilo jejich konkurenceschopnost jejich trhu.
