Drážkovací stroj ve tvaru V

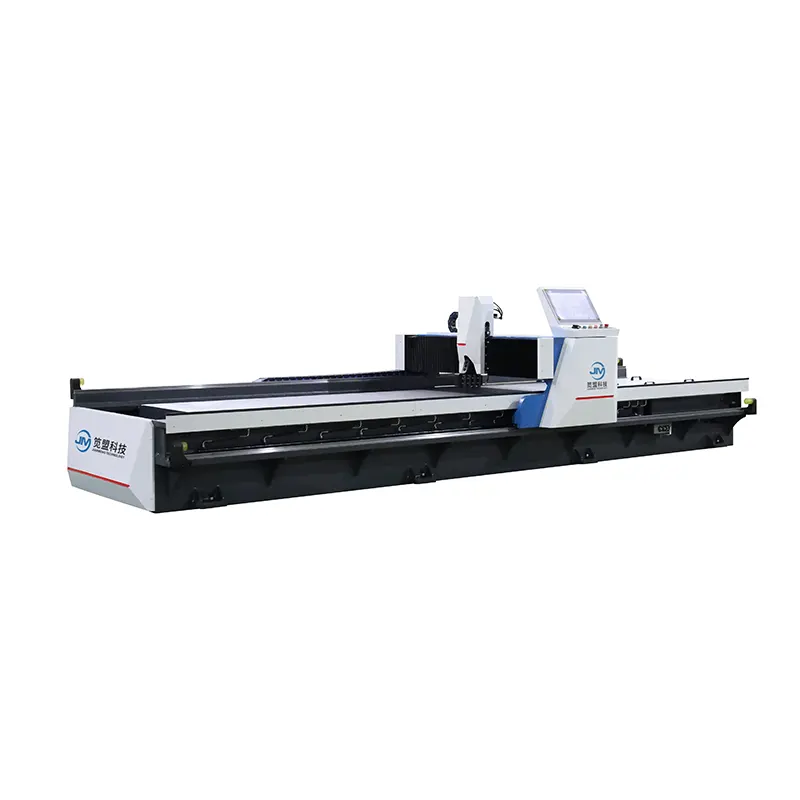

Horizontální vysokorychlostní drážkovací stroj ve tvaru V je profesionální drážkovací zařízení do V vyrobené společností JM, výrobcem v Číně s většinou typů V drážkovacích strojů. Horizontální vysokorychlostní drážkovací stroje ve tvaru V mají vysoké ekonomické přínosy a nákladovou efektivitu při střední až nízké míře využití.

Odeslat dotaz

Popis výrobku

Horizontální vysokorychlostní drážkovací stroj ve tvaru V je profesionální drážkovací zařízení ve tvaru v vyráběné výrobcem JM v Číně. Konstrukce stroje portálového typu umožňuje efektivní nakládání a vykládání.

Vlastnosti produktu:

1. Horizontální vysokorychlostní drážkovací stroj ve tvaru V vybavuje otevřenou rovinu, která se snadno používá pro nakládání a vykládání.

2. Drážky portálu kov na dvojité vodicí liště, která běží hladce při pracovním stavu stolu.

3. Čtyřosý řídicí systém s průmyslovou dotykovou obrazovkou monitoruje v reálném čase stav horizontálního vysokorychlostního drážkovacího stroje ve tvaru V.

4. Pracovní stůl horizontálního vysokorychlostního drážkovacího stroje ve tvaru V je vyroben z nízké slitiny a přesnost stolu je do 0,03 mm.

5. Univerzální držák nástrojů horizontálního vysokorychlostního drážkovacího stroje ve tvaru V může splňovat požadavky na upínání různých řezných nástrojů.

Technická data horizontálního vysokorychlostního drážkovacího stroje ve tvaru V

Zpracovatelnost	Délka zpracování	2500 mm	3200 mm	4000 mm	6000 mm
	Šířka zpracování	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Tloušťka zpracování	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimální vzdálenost od okraje	8 mm	8 mm	8 mm	8 mm
Rychlost zpracování	Portál (osa X)	0-120 m/min	0-120 m/min	0-120 m/min	0-120 m/min
	Pohyb držáku nástroje (osa YI).	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Pohyblivé upínání (osa Y2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Držák nástroje (osa Z) nahoru a dolů	0-10 m/min	0-10 m/min	0-10 m/min	0-10 m/min
Přesnost zpracování	Opakovaná chyba polohování polohovací osy	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Přesnost zpracování	Minimální rozlišení polohovací osy	0,001 mm	0,001 mm	0,001 mm	0001 mm
Stůl	Rovnost stolu	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externa rozměry	Délka	4400 mm	5100 mm	5900 mm	7900 mm
	Šířka zpracování	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Výška	1550 mm	1550 mm	1550 mm	1550 mm
