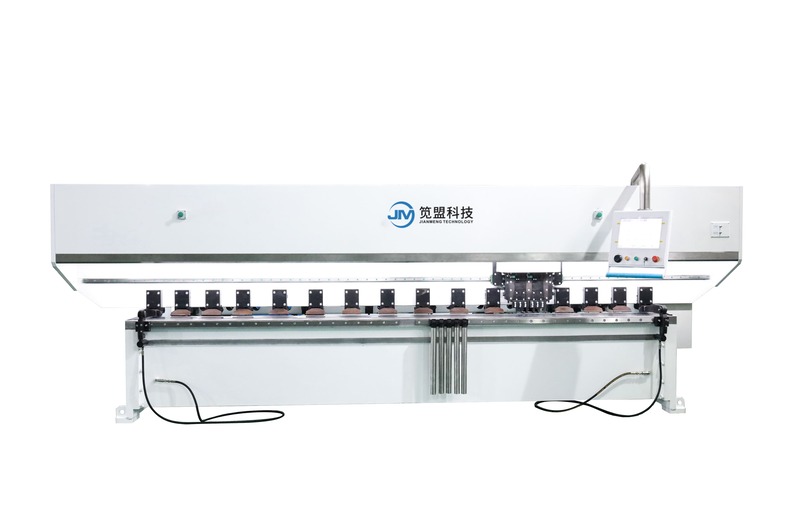

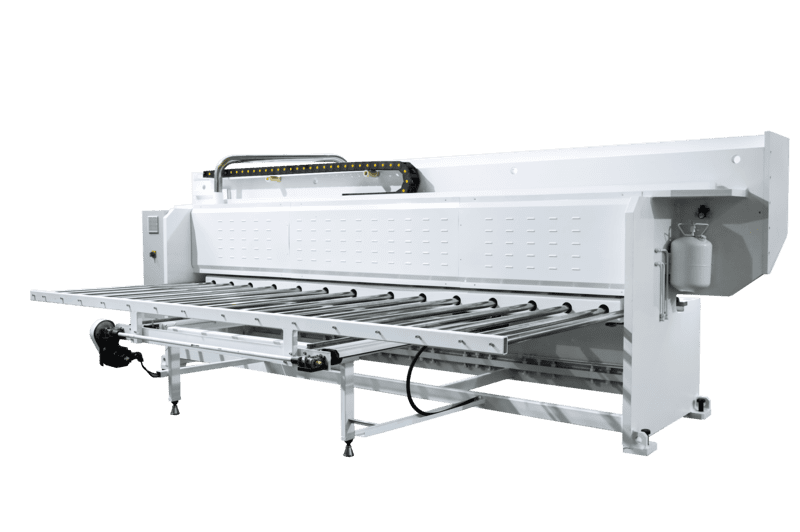

Vertikální V drážkovací stroj se dvěma hlavami

Vysoce kvalitní vertikální V drážkovací stroj se dvěma hlavami nabízí čínský výrobce JM. Drážkovací stroj je vysoce účinný při přesné práci a ohýbání rohů pro udržení hran. Pomocí V drážkovacího stroje, který je stabilní při ohýbání plechů, je lze skládat do těsných, bezešvých obrobků.

Modelka:GSTM 1250×4000

Odeslat dotaz

Popis výrobku

Zavedení

Vertikální CNC v drážkovací stroj se používá pro zpracování plechů, které jsou vhodné pro ohýbáníStroj g.CNC V cut zajišťuje vysokou přesnost a efektivitu, což umožňuje složité návrhy a tvary.

Konfigurace

CNC systém s velkým dotykovým displejem	VÝCHODNÍ KAT
Hydraulický řídicí systém	Japonský Yuken
Servomotor	VÝCHODNÍ KAT
Planetový reduktor	Tchaj-wan Lymin
Těsnicí prvek válce	Japonsko Valqua
Bezdotykový spínač	Japonsko Omron
Jednopólový/dvoupólový vzduchový spínač	Francie Schneider
AC stykač	Francie Schneider
Mikro/tepelné relé	Francie Schneider
Jistič	Francie Schneider
Tlačítko	Francie Schneider
Ložisko	Japonsko SFK
Nůž ze slitiny	Jižní Korea Korloy
Těžká lineární vodicí lišta	TBI na Tchaj-wanu
Kabel obráběcího stroje	Německo Igus

19palcový dotykový CNC displej

- Funkce kreslení

- Zobrazení efektu ohýbání

- Funkce dálkového ovládání

-Čtyřosý řídicí systém, dotyková ovládací obrazovka, monitorování stavu zařízení v reálném čase

Pracovní stůl

Pracovní stůl využívá integrovanou spodní fólii s vysokou tvrdostí, která dokáže zpracovat zrcadlové materiály bez zanechání stop

Držák na nářadí

-Dvojité držáky nástrojů provádějí řezání tam a zpět, přičemž plně využívají návratový čas a výkon

- Počet držáků nástrojů lze přizpůsobit; Pro přizpůsobení je k dispozici 6, 8 nebo 10 držáků

Zpětný rozchod

Zadní doraz je poháněn dvojitými šrouby a dvojitými vodícími lištami, se stabilním provozem a přesným polohováním

Parametr

Obrobitelný rozsah
Maximální šířka obrobitelného plechu	1250 mm
Maximální délka obrobitelného plechu	4000 mm
Maximální tloušťka obrobitelného plechu (nerezová ocel)	6,0 mm
Minimální tloušťka obrobitelného plechu	0,4 mm
Minimální vzdálenost od drážky ve tvaru V k okraji	10,0 mm
Rovinnost
Rovnost stolu	±0,03 mm
Maximální otáčky hřídele
Maximální rychlost hřídele rovnoběžná s osou X	120 m/min
Maximální rychlost hřídele rovnoběžná s osou Y	60 m/min
Maximální otáčky hřídele rovnoběžné s osou Z1	10 m/min
Maximální rychlost hřídele rovnoběžná s osou Z2	10 m/min
Přesnost polohování
Přesnost polohování os (X, Y, Z1, Z2)	0,015 mm
Rozlišovací síla
Rozlišení os (X, Y, Z1, Z2)	0,001 mm
Výkon servomotoru
Výkon servomotoru osy X	5,5 kW
Výkon servomotoru osy Y	1,0 kW
Výkon servomotoru osy Z1	1,0 kW
Výkon servomotoru osy Z2	1,0 kW

Náš případ

Naši přátelé v Saúdské Arábii jsou velmi spokojeni s naším vertikálním V drážkovacím strojem. Od spolupráce udržujeme dobré vztahy a často k nám chodí nakupovat spotřební čepele.

Aplikace

Náš vertikální V drážkovací stroj se dvěma hlavami je široce používán v různých odvětvích zpracování kovů, jako jsou architektonické dekorace, sanitární keramika, kuchyňské nádobí, výroba dveří, zařízení výtahů, reklamní značení, kryty zařízení a hliníkové závěsy. Mnoho zákazníků také používá tento V drážkovací stroj v automobilovém průmyslu, strojírenství, elektrickém vybavení, přesných dílech, hardwarových výrobcích a v průmyslu hliníkových a měděných výrobků.
